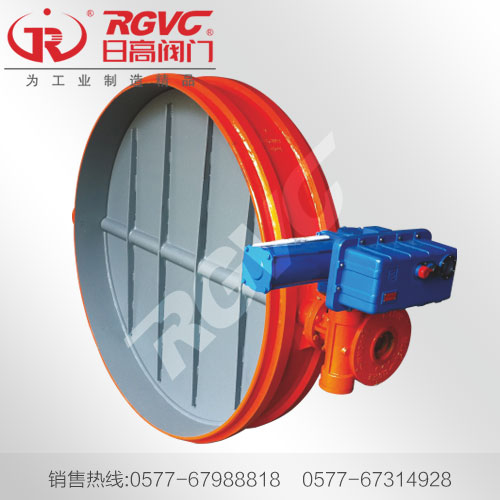

烟气管道专用水冷式高温蝶阀介绍

发布于:2016-06-07 10:49:28

高温烟气管道通常介质温度较高,甚至达到1000摄氏度以上,用普通蝶阀很难达到使用要求,通常需要采用水冷蝶阀来应用高温要求场合.水冷蝶阀采用特殊工艺制造,阀体使用优质耐热钢、阀体内腔中空通水设计、通过循环冷确水的作用,达到阀体迅速降温的目的,使水冷蝶阀承受介质的温度可以1000以上,达到超高温的使用要求.
驱动方式一般采用电动或气动执行器驱动,自行远距离自动控制,可用为调节流量和截断使用,广泛用于冶炼、化工、玻璃等各行业超高温介质使用。
水冷式高温蝶阀结构
在普通蝶阀的基础上,通过阀体内腔中空设计,在工作时阀体内腔循环水冷确降温,达到降低阀体温度,适介高温介质工况的要求
水冷式高温蝶阀参数
公称压力:0.1mpa电源:220V或380V
输入信号:0(4-20)mA.输入输出信号
适用温度:1200度以内
适用介质:超高温介质气体,液体
开关角度:0—90度
循环水消耗量(0.003---0.02)DNM/h
水冷式高温蝶阀- 安装规范
1.使用位置、高度、介质方向必须与设计规范一致,确认阀门各项性能参数达到使用要求。
2.阀门安装前需进行性能测试运行,气动,电动驱动装置在出厂时也调试到位,安装使用请参见相应说明书,如有特殊要求需与厂方售后人员协调解决。
3.对于使用压力大于1.0MPa及应用于主要管道管上的通风蝶阀,安装前应进行强度及试压检测,达到要求后方准使用。
4.强度检测时,测试压力为公称压力的1.5倍以上,持续时间不少于5分种,阀门和填料无渗漏时方为合格.
5.严密性检测时,测试压力为公称压力的1.2倍;实验持续的时间符合GB50243要求。
